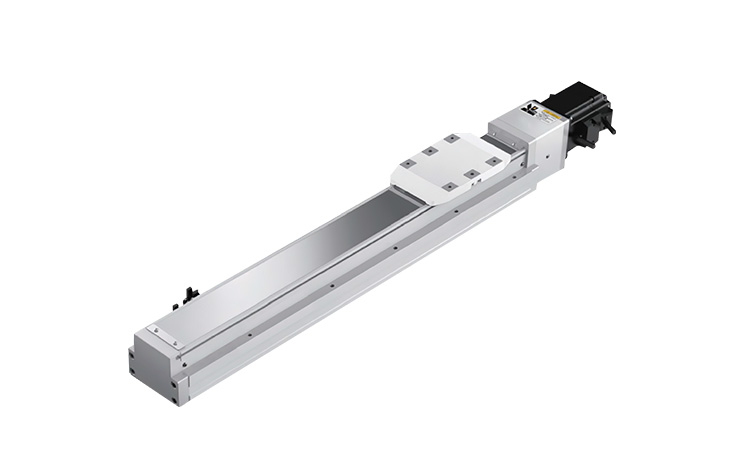

高低温直线模组全密封内嵌
森远达MS-OQS内嵌式滑台模组是一种高集成的直线运动单元，铝本体与导轨一体化设计，滑块与滑座为一体化，模组滑台产品紧凑轻巧达到省空间与高负载。直线模组可选配自润滑部件，30000km免维护。 机座采用U型高强度铝合金，内嵌不锈钢导轨与底座一体磨削成型，导轨沟槽采用2列45°接触角哥特式结构设计，提供四个方向均等负载能力，通过适当的钢球预紧力可实现高精度和高刚性。另外产品采用全密封设计，运行的低发尘量，整体能达到无尘等级要求。
内容描述
————————
环境温度-40度+80度
特殊钢带结构设计，可减少灰尘，可用于洁净室内环境
使用钢滑座一体成型，高强度、高寿命，改善原始分体滑座刚性差问题
全系列皆可外部注油，无需拆盖
自润滑块安装在密封端盖与滚动体之间，直接与轨道接触，润滑油供给在轨道上，当滚动体在轨道经过，起到润滑作用
| 轨道内嵌全密封 | |||||||||
| 型号规格 | MS-QQS80 | MS-QQS12 | MS-QQS12 | ||||||
| 电机功率 | 100W | 200w(400w) | 400w | ||||||
| 电机转速 | 3000 | 3000 | 3000 | ||||||
| 滚珠丝杆导程-螺距 | 5 | 10 | 5 | 10 | 20 | 5 | 10 | 20 | 32 |
| 最高速度 | 250 | 500 | 250 | 500 | 1000 | 250 | 500 | 100 | 1600 |
| 水平负载 | 30 | 15 | 50 | 40 | 20 | 110 | 88 | 40 | 30 |
| 垂直负载 | 10 | 5 | 20 | 15 | 6 | 33 | 30 | 10 | 8 |
| 额定推力 | 341 | 170 | 683 | 341 | 174 | 1388 | 694 | 347 | 218 |
| 行程范围 | 50-800MM/50行程递增 | 50-1050MM/50行程递增 | 50-1250MM/50行程递增 | ||||||
| 丝杆外经 | 12 | 16 | 16 | ||||||
| 重复位置精度 | C7(C) ±0.01 | ||||||||
| C5(P) ±0.006 | |||||||||
| 联轴器 | 7x8 | 10x14 | 10x14 | ||||||
| 感应器 | EE-SX674(NPN) | ||||||||
| 夹持型全密封 | |||
| 型号规格 | MS-QQS50LR | MS-QQS8OLR | MS-QQS120LR |
| 电机功率 | 100w | 200w(400w) | 400w |
| 电机转速 | 3000 | 3000 | 3000 |
| 滚珠丝杆导程-螺距 | 5 | 5 | 5 |
| 最高速度 | 250 | 250 | 250 |
| 水平负载 | 30(双滑座) | 50(双滑座) | 110(双滑座) |
| 垂直负载 | 15(双滑座) | 25(双滑座) | 55(双滑座) |
| 额定推力 | 341 | 683 | 1388 |
| 行程范围 | 25-325mm/25行程递增 | 25-450mm/25行程递增 | 25-500mm/25行程递增 |
| 丝杆外经 | 12 | 16 | 16 |
| 重复位置精度 | C7(C) ±0.01 | ||
| 联轴器 | 7x8 | 10x14 | 10x14 |
| 感应器 | EE-SX674(NPN) | ||
