高低温直线模组欧规同步带

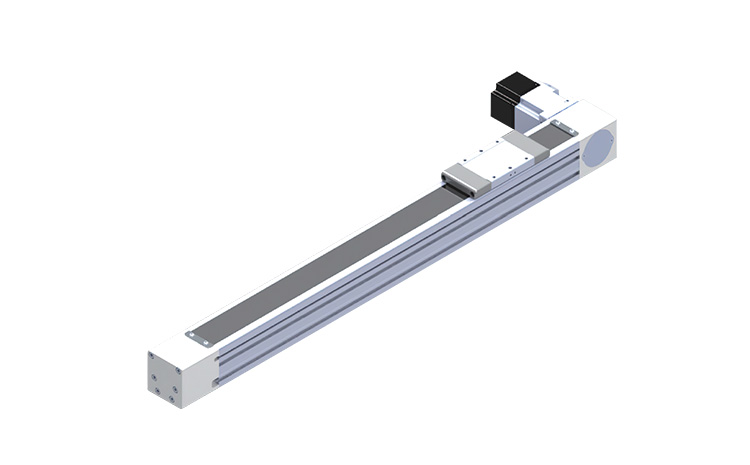

摩勒森MS-EB皮带滑台是一种能提供直线运动的机械结构，可卧式或者立式使用，也可以组合成特定的运动机构使用一—即自动化行业中通常称为XY轴、XYZ轴等多轴向运动机构。
内容描述
————————
环境温度-40度+80度
特殊滚输支将钢带设计，减缓滑座与钢带摩擦造成的粉尘。
不用拆开，即可调整皮带带张力。
多方向马连安装位置可供选择，让机台设计更有弹性。
| 同步带驱动 | ||||||||||||
| 型号 | MS-EB60 | MS-EB60H | ||||||||||
| 电机转速 | 500 | 1000 | 1500 | 2000 | 2500 | 3000 | 500 | 1000 | 1500 | 2000 | 2500 | 3000 |
| 最高速度 | 500 | 1000 | 1500 | 2000 | 2500 | 3000 | 500 | 1000 | 1500 | 1500 | 2500 | 3000 |
| 最大负载 | 22 | 14 | 10 | 8 | 6 | 5 | 22 | 14 | 10 | 8 | 6 | 5 |
| 重复位置精准度 | ±0.05 | |||||||||||
| *导程 | 60 | |||||||||||
| 额定推力 | 122 | |||||||||||
| 行程范围 | 100-3000MM/50行程递增 | |||||||||||
| 电机功率 | 400 | |||||||||||
| 皮带宽度 | 200 | |||||||||||
| 导轨规格 | W15XH12 | |||||||||||
| 感应器 | EE-SX674(NPN) | |||||||||||
| 型号 | MS-EB80 | MS-EB80H | ||||||
| 电机功率 | 400w | 750w | 400w | 750w | ||||
| 行星减速机 | 5:1 | 10:1 | 5:1 | 10:1 | 5:1 | 10:1 | 5:1 | 10:1 |
| *导程 | 176/5 | 176/10 | 176/5 | 176/10 | 176/5 | 176/10 | 176/5 | 176/10 |
| 最高速度 | 1760 | 880 | 1760 | 880 | 1760 | 880 | 1760 | 880 |
| 最大负载水平 | 25 | 50 | 50 | 80 | 30 | 60 | 58 | 100 |
| 最大负载垂直 | 10 | 20 | 18 | 38 | 10 | 22 | 20 | 40 |
| 额定推力 | 208 | 416 | 385 | 770 | 208 | 416 | 385 | 770 |
| 行程范围 | 100-5700MM/50行程递增 | |||||||
| 重复位置精准度 | ±0.05 | |||||||
| 皮带宽度 | 30(S8M) | |||||||
| 导轨规格 | W20XH15.5 | |||||||
| 感应器 | EE-SX674(NPN) | |||||||
