高低温电动缸
摩勒森电动缸-40度+80度,是将伺服电机与滚珠丝杠一体化设计的模块化产品。将伺服电机的旋转运动转化成直线运动，同时将伺服电机的：精确的转速控制、精确的转数控制和精确的扭矩控制转变成电动缸的：精确的速度控制、精确的位置控制和精确的推力控制，是实现高精度直线运动控制的全新革命性产品。
内容描述
————————
高低温电动缸：性能
对于精确移动、定位、设置和执行机构，MEC系列电动缸可以提供以下功能：
高等级的机械效率（可达90%）行程长度可达3000毫米
高推力/牵引力，可达350000牛顿单向重复定位精度±0.01毫米
低温-40度，高温+80度
速度可达2米/秒
调速皮带轮传动（平行电机安装），可以提供4种传动比滚珠丝杠导程范围4-50毫米/转
6种不同的外形尺寸
可以是伺服电机传动或步进电机传动
IP66防护等级
| 结构形式 | 串联式（LQ） | 并联式（P） |
| 示意图 |  |  |

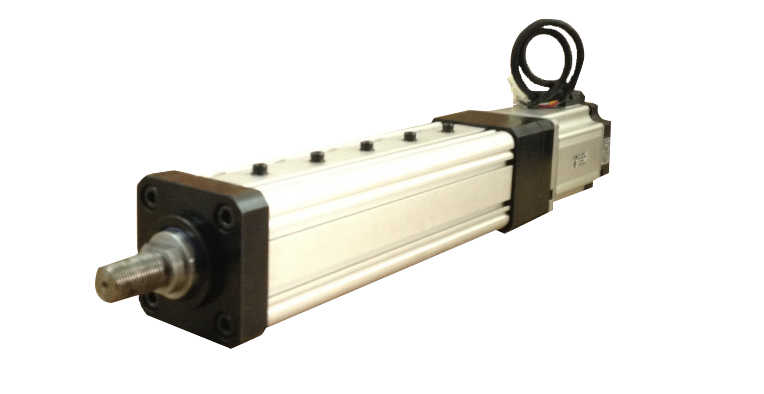

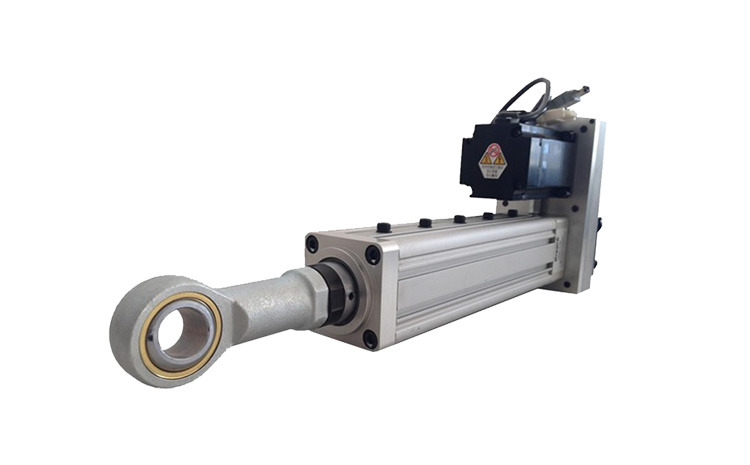

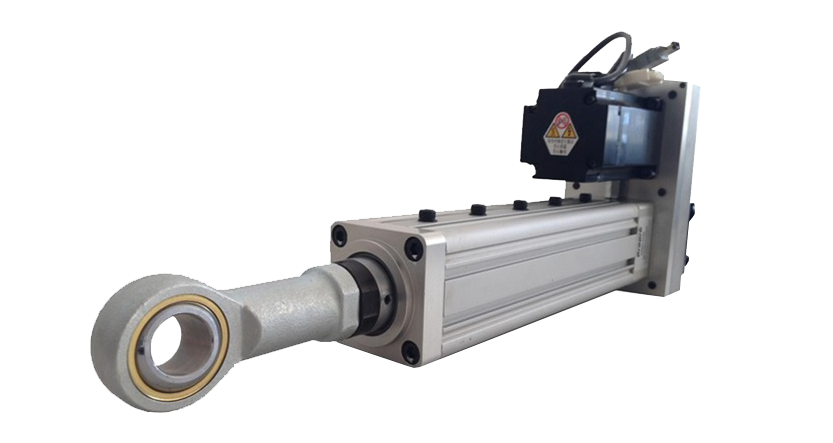

| 连接 | 串联式电动缸的电机与电动缸直接安装。 | 并联式电动缸的电机通过高强度步带与电动缸 体并列安装。 |
| 优点 | 串联式电动缸具有结构紧凑、惯量小、响应快、低噪音和长寿命等特点。伺服电机与电动缸的传动丝杆直接相连接，使伺服电机的编码器直接反馈电动缸移动活塞杆的位移量，减少了中间环节的惯量和间隙，提高了控制性和控制精度。伺服电机与电动缸整体相连，安装容易、设定简单、使用方便。 | 并联式电动缸由于整体长度短，适用于 安装位置比较小的场合。伺服电机与电动缸配合灵活，安装容易、设定简单、使用方便。 |
| 缺点 | 缺点是电动缸的总长较长。 | 缺点是由于采用同步带传动，增加了传动环 节，结构复杂。电动缸的刚度较低，价格较高。 |
| 产品型号 | MEC048 | MEC061 | MEC075 | |||||||||
| 丝杆导程(MM) | 1 | 1.5 | 2 | 2.5 | 4 | 5 | 10 | 16 | 5 | 10 | 20 | 25 |
| 额定推力(KN) | 0.5 | 0.75 | 1 | 1 | 2 | 5 | 7 | 2 | 8 | 13 | 6 | 10 |
| 最大推力(KN) | 1 | 2 | 3 | 3 | 4 | 9 | 11 | 5 | 20 | 20 | 15 | 20 |
| 额定速度(MM/S) | 50 | 75 | 100 | 125 | 200 | 250 | 500 | 800 | 250 | 500 | 1000 | 1250 |
| 最大速度(MM) | 83 | 125 | 165 | 208 | 300 | 375 | 750 | 1200 | 330 | 660 | 1330 | 1660 |
| 最大行程(MM) | 300 | 800 | 1200 | |||||||||
| 同步轮减速比 | 1:1/2:1 | |||||||||||
| 内部防转机构 | 有/无 | |||||||||||
| 安装方式 | 前法兰 | |||||||||||
| 后法兰 | ||||||||||||
| 耳轴 | ||||||||||||
| 侧面安装 | ||||||||||||
| 尾铰 | ||||||||||||
| 活塞杆端连接方式 | 为螺纹 | |||||||||||
| 内螺纹 | ||||||||||||
| 杆端球头 | ||||||||||||
| U型铰链 | ||||||||||||
| 丝杆额定动负载 | 0.8 | 1.1 | 1.7 | 2.5 | 10 | 10 | 7 | 15 | 25 | 11 | 28 | 20 |
| 300MM导程累计误差(MM) | 0.018 | |||||||||||
| 重复定位精度(MM) | 0.01 | |||||||||||
| 轴向间隙(MM) | 0.01 | |||||||||||
| 防护等级 | IP65 | |||||||||||
| 限位开关 | 有/ 无 | |||||||||||
| 直线式缸体基本重量(KG) | 1.5 | 1.5 | 1.6 | 1.8 | 2.5 | 2.5 | 2.6 | 3 | 3.5 | 3.8 | 3.5 | 6 |
| 折返式基本缸体重量(KG) | 2.5 | 2.5 | 2.8 | 3 | 3.5 | 3.5 | 3.6 | 4 | 5 | 5.3 | 10.2 | 10 |
| 每100MM行程重量(KG) | 0.4 | 0.8 | 1.2 | |||||||||
| 产品型号 | MEC093 | MEC134 | MEC200 | MEC254 | |||||||||||
| 丝杆导程(MM) | 5 | 10 | 16 | 32 | 5 | 10 | 20 | 50 | 6 | 10 | 20 | 40 | 10 | 20 | 40 |
| 额定推力(KN) | 10 | 30 | 30 | 15 | 20 | 60 | 60 | 30 | 30 | 100 | 150 | 150 | 200 | 350 | 500 |
| 最大推力(KN) | 30 | 50 | 50 | 45 | 45 | 100 | 100 | 60 | 60 | 200 | 200 | 200 | 400 | 500 | 500 |
| 额定速度(MM/S) | 250 | 500 | 800 | 1660 | 125 | 250 | 500 | 1250 | 120 | 200 | 400 | 800 | 130 | 260 | 530 |
| 最大速度(MM) | 290 | 580 | 930 | 1860 | 160 | 330 | 660 | 1660 | 150 | 250 | 500 | 1000 | 165 | 330 | 600 |
| 最大行程(MM) | 1800 | 2000 | 2500 | 3000 | |||||||||||
| 同步轮减速比 | 1:1/2:1 | ||||||||||||||
| 内部防转机构 | 有/无 | ||||||||||||||
| 安装方式 | 前法兰 | ||||||||||||||
| 后法兰 | |||||||||||||||
| 耳轴 | |||||||||||||||
| 侧面安装 | |||||||||||||||
| 尾铰 | |||||||||||||||
| 活塞杆端连接方式 | 为螺纹 | ||||||||||||||
| 内螺纹 | |||||||||||||||
| 杆端球头 | |||||||||||||||
| U型铰链 | |||||||||||||||
| 丝杆额定动负载 | 20 | 57 | 45 | 42 | 41 | 110 | 110 | 32.5 | 44.5 | 150 | 456 | 460 | 320 | 610 | 610 |
| 300MM导程累计误差(MM) | 0.018 | ||||||||||||||
| 重复定位精度(MM) | 0.01 | ||||||||||||||
| 轴向间隙(MM) | 0.01 | ||||||||||||||
| 防护等级 | IP65 | ||||||||||||||
| 限位开关 | 有/ 无 | ||||||||||||||
| 直线式缸体基本重量(KG) | 6 | 6.5 | 6 | 6.6 | 12 | 14 | 15 | 17 | 25 | 27 | 27 | 30 | 40 | 45 | 45 |
| 折返式基本缸体重量(KG) | 10.2 | 10 | 10 | 10.6 | 27 | 29 | 30 | 32 | 50 | 52 | 52 | 55 | 70 | 75 | 75 |
| 每100MM行程重量(KG) | 2 | 5 | 13 | 17 | |||||||||||
